 CURVIC COUPLING

コビクカップリングは、1942年に米国グリスン社によって開発され、Curvicという名称でグリスン社の商標として登録されています。
コビクカップリングの種類には、固定式、半角栽植とInter-Lock式があります。
この内精度分割に多く使用されるのは固定式です。
固定コビクカップリングの本質的な特性として、高荷重の伝達性や、自動不操心性があり、航空機および工業用ガスタービンのタービン回転結合部に広く使用されてきました。
日本では1968年第4回工作機械展示会をきっかけに、NC工作機械の分割位置決定機構の重要な要素として一躍脚光を浴びて、NCとCNC工作機械の飛躍的な発展に応じて、「Curvic」は高精度、高剛性の代名詞となりました。
以降(株)徳宝テックで加工方法を異にして開発、生産に着手しました。

コビクの利点

様々な種類、歯数は360まで
歯数20個から360個、外径Φ30mmからΦ1300mmまで幅広く101種を標準化して、使用目的、用途に応じて外径別や歯数別にも容易に選択が可能です。
(標準仕様でない場合は、別途協議が必要)
強い剛性
高級Cr-Mo鋼の高度な熱処理加工によって、耐衝撃性、耐摩耗性、高剛性が非常に優れています。
精密の自動操心性
凹面齒（Concave Teeth）と凸齒（Convex Teeth）の歯面の接触によって、自動的に素晴らしい操心性が得られ、互換性もあります。
高い復元精度、分割精度

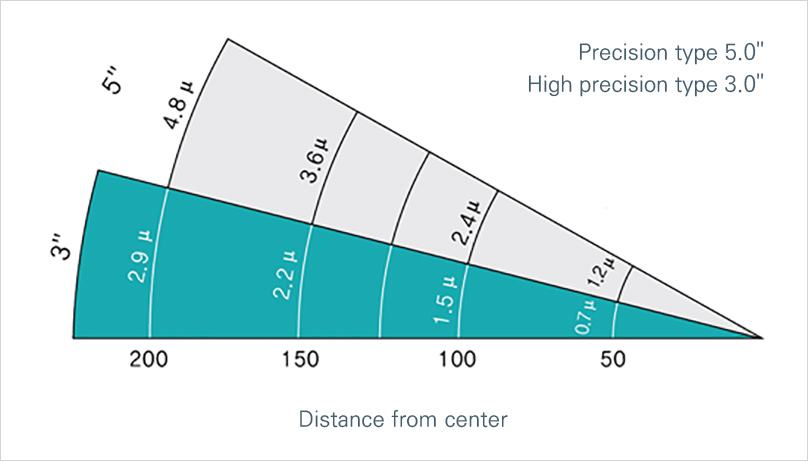

同じ値の組み合わせの場所の復元精度±1秒、累積分割程度5秒を保証します。
長期間の品質保証
德宝Techのコビクカップリングは、全製品を、一定の条件に応じて厳格な品質検査を実施し、長期間の品質を保証しています。

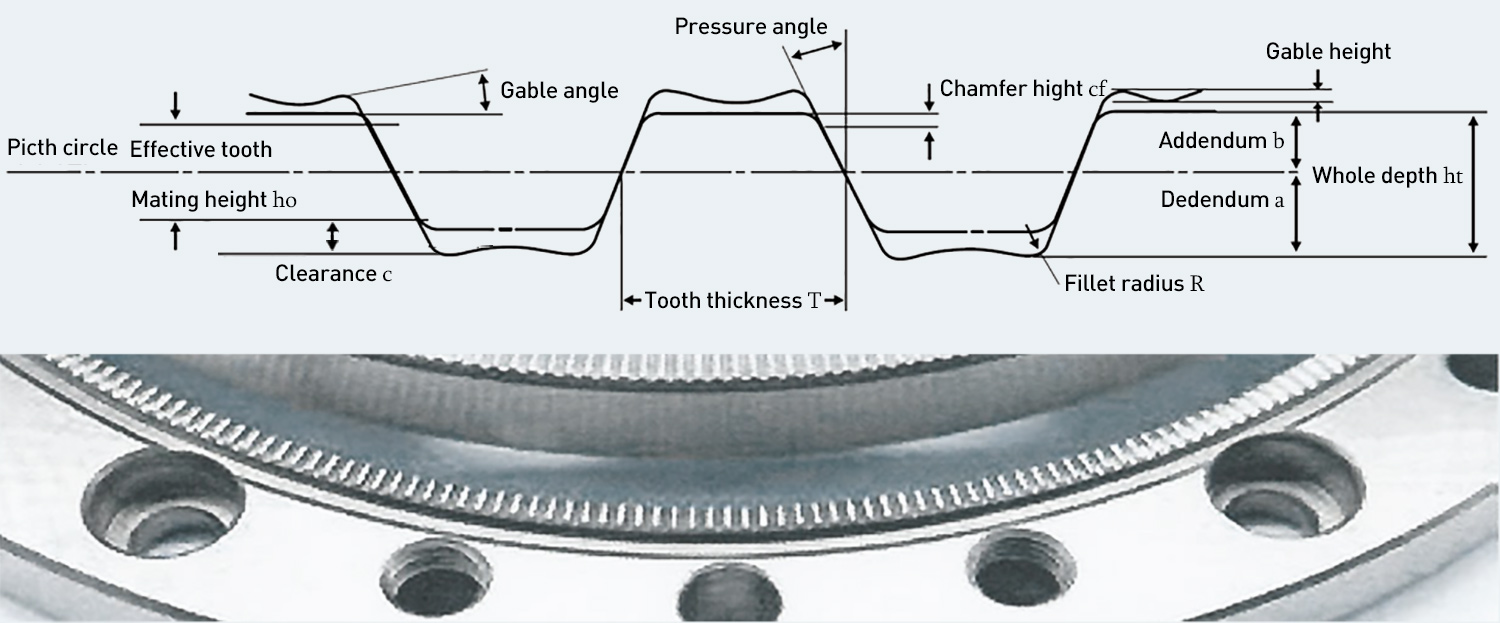

齒部外周展開圖

View at outside diameter image

歯数外径表

Table of product 2PCC,3PCC
分類 2PCC 3PCC
Outsid diameter, Number of Teeth 3
0		 5
0		 6
3		 8
0		 1
0
0		 1
2
0		 1
4
0		 1
6
0		 1
8
0		 2
0
0		 2
1
0		 2
5
0		 2
8
0		 3
2
0		 3
6
0		 4
0
0		 4
2
0		 4
5
0		 5
2
0		 6
0
0		 7
0
0		 8
0
0		 9
0
0		 1
0
0
0		 1
1
0
0		 1
2
0
0		 1
3
0
0		 1
1
0		 1
3
5		 1
6
5		 2
0
0		 2
3
0		 2
5
0		 2
7
0		 3
3
5		 4
2
5		 5
4
0		 6
3
0		 6
2
0
20
24
30
32
36
40
48
60
72
360
  • Dimensions may be changed without notice. If you need our product, we may offer specification drawing.(No.of teeth can changed by mutual agreement.)

標準検査項目

標準検査項目
Classification Pricision type Note
A Tooth contact At the number of teeth
(BN)		 more than 80%

"Tooth mating state is bringing into contact with the standard master coupling. The standard tooth contact length should be above 50% of tooth length.
Throughout the whole length, two adjacent teeth should not be disconnected.
More than 80% if the number of teeth should be contact evenly."

※BN Number of teeth %,※BW Face width %
At the face width
(BN)		 more than 50%
B Runout Runout on top face At the number of teeth 0.02 The run out is checked by light mating with master curvic coupilng.
Runout of outside diameter 0.02
C Stacking distance (S, D) ±0.10 The combined thickness of mated convex and concave teeth is method as H3 in the standard dimension table.

特別検査項目

特別検査項目
Indexing accuracy (accumulative) less than 5 sec
Restoration accuracy less than ±1.0 sec
Same tooth mating location ±0.01
Mutual Difference at same tooth mating location ±0.01

2PCCの歯形

2PCCの品番付与方式

標準2PCCの仕様寸法

  • * Effective tooth height(a) x 0.75 x 2
  • * Allowable Misalignment(A) = [Addendum(a) x 0.75 x 2 x tan30]  tan30˚ = 0.57735
2pcc 표
No. Model No Out
side dia
meter		 Out
side dia
meter of Teeth		 Inside dia
meter		 Num
ber of teeth		 Teeth width Tooth top from back face Boss from back face Stacking distance Fixed bolt hole Positioning pin hole Withdraw bolt hole Adden
dum		 Allowable
Misalign
-ment
Number
of
hole		 PCD Hole diameter Spot facing hole Number of pin hole PCD Angle of hole Hole diameter Number
of
bolt
hole		 PCD Tap
diameter
Diameter Depth
    D1 D2 d1 N F H1 H2 H3 Na P.C.D d2 d3 dh Nb P.C.D K˚ d4 n P.C.D MxP a ±A
1 20030-12XV 30 29 12 20 3 7.30 5.5 14 4 20 M5 - - 2 19 45˚ Φ2 마킹부 4 20 M5x0.8 0.30 0.27
2 24050-22XV 50 49 22 24 5 10.50 8.0 20 4 34 M5 8.0 6.0 4 32 45˚ Φ2 마킹부 4 34 M5x0.8 0.50 0.42
3 20063-36XV 63 62 36 20 6 12.80 10.0 24 6 48 M5 8.0 6.8 4 44 30˚ Φ2 마킹부 6 48 M5x0.8 0.80 0.69
4 24063-36XV 63 62 36 24 6 12.80 10.0 24 6 48 M5 8.0 6.8 4 44 30˚ Φ2 마킹부 6 48 M5x0.8 0.80 0.69
5 20080-44XV 80 79 44 20 8 15.30 12.0 29 6 60 M8 11.0 8.8 4 55 30˚ Φ2 마킹부 6 60 M8x1.25 0.80 0.69
6 24080-44XV 80 79 44 24 8 15.30 12.0 29 6 60 M8 11.0 8.8 4 55 30˚ Φ2 마킹부 6 60 M8x1.25 0.80 0.69
7 20100-40XV 100 98 40 20 9 18.37 14.0 34 6 60 6.6 11.0 6.0 3 60 30˚ 8 2 60 M8x1.25 1.37 1.22
8 30100-40XV 100 98 40 30 7 18.30 14.0 34 6 60 6.6 11.0 6.0 3 60 30˚ 8 2 60 M8x1.25 1.30 1.15
9 24120-60XV 120 118 60 24 8 18.30 14.0 34 6 80 6.6 11.0 6.0 3 80 30˚ 8 2 80 M8x1.25 1.30 1.15
10 30120-60XV 120 118 60 30 7 18.56 14.0 34 6 80 6.6 11.0 6.0 3 80 30˚ 8 2 80 M8x1.25 1.56 1.39
11 32120-60XV 120 118 60 32 11 18.46 14.0 34 6 82 6.6 11.0 6.0 3 82 30˚ 8 2 82 M8x1.25 1.46 1.30
12 24140-80XV 140 138 80 24 9 18.59 14.0 34 6 100 6.6 11.0 6.0 3 100 30˚ 8 2 100 M8x1.25 1.59 1.42
13 36140-80XV 140 138 80 36 11 18.52 14.0 34 6 100 6.6 11.0 6.0 3 100 30˚ 8 2 100 M8x1.25 1.52 1.36
14 40140-80XV 140 138 80 40 11 18.37 14.0 34 6 100 6.6 11.0 6.0 3 100 30˚ 8 2 100 M8x1.25 1.37 1.22
15 24160-100XV 160 158 100 24 9 21.73 16.5 40 8 118 9 14.0 8.0 3 118 22.5˚ 10 2 118 M8x1.25 1.73 1.54
16 36160-100XV 160 158 100 36 9 21.73 16.5 40 8 118 9 14.0 8.0 3 118 22.5˚ 10 2 118 M8x1.25 1.73 1.54
17 40160-100XV 160 158 100 40 9 21.56 16.5 40 8 118 9 14.0 8.0 3 118 22.5˚ 10 2 118 M8x1.25 1.56 1.39
18 24180-120XV 180 178 120 24 9 21.61 16.5 40 8 140 9 14.0 8.0 3 140 22.5˚ 8 2 140 M8x1.25 1.61 1.44
19 36180-120XV 180 178 120 36 9 21.37 16.5 40 8 140 9 14.0 8.0 3 140 22.5˚ 8 2 140 M8x1.25 1.37 1.22
20 40180-120XV 180 178 120 40 9 21.76 16.5 40 8 140 9 14.0 8.0 3 140 22.5˚ 8 2 140 M8x1.25 1.76 1.57
21 24200-120XV 200 198 120 24 9 21.63 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 1.63 1.45
22 36200-120XV 200 198 120 36 11 21.52 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 1.52 1.36
23 40200-120XV 200 198 120 40 9 21.37 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 1.37 1.22
24 72200-120XV 200 198 120 72 9 20.99 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 0.99 0.89
25 360200-120XV 200 198 120 360 5 20.20 16.5 40 8 150 9 14.0 8.0 3 150 22.5˚ 8 2 150 M8x1.25 0.20 0.17
26 24210-135XV 210 208 135 24 12 21.71 16.5 40 12 165 9 14.0 8.0 3 158 15˚ 10 2 165 M8x1.25 1.71 1.53
27 48210-135XV 210 208 135 48 13 21.71 16.5 40 12 165 9 14.0 8.0 3 158 15˚ 10 2 165 M8x1.25 1.71 1.53
28 24250-160XV 250 248 160 24 11 21.42 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.42 1.27
29 40250-160XV 250 248 160 40 13 21.71 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.71 1.53
30 48250-160XV 250 248 160 48 11 21.42 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.42 1.27
31 60250-160XV 250 248 160 60 9 21.63 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.63 1.45
32 72250-160XV 250 248 160 72 11 21.42 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.50 1.42 1.27
33 360250-160XV 250 248 160 360 7 20.30 16.5 40 8 195 11 17.5 10.0 3 195 22.5˚ 10 2 195 M10x1.5 0.30 0.27
34 48280-190XV 280 278 190 48 13 21.59 16.5 40 8 222 13 20.0 12.0 3 222 22.5˚ 10 2 222 M10x1.50 1.59 1.42
35 60280-190XV 280 278 190 60 11 26.82 21.5 50 10 224 11 17.5 10.0 3 224 18˚ 10 2 224 M10x1.50 1.82 1.62
36 72280-190XV 280 278 190 72 11 21.42 16.5 40 8 222 13 20.0 12.0 3 222 22.5˚ 10 2 222 M10x1.50 1.42 1.27
37 360280-190XV 280 278 190 360 8 20.35 16.5 40 8 222 13 20.0 12.0 3 222 22.5˚ 10 2 222 M10x1.5 0.35 0.30
38 48320-210XV 320 318 210 48 11 30.82 25.5 58 12 258 13 20.0 12.0 3 258 15˚ 12 4 258 M12x1.75 1.82 1.62
39 60320-210XV 320 318 210 60 11 30.46 25.5 58 10 258 13 20.0 12.0 3 258 18˚ 12 4 258 M12x1.75 1.46 1.30
40 72320-210XV 320 318 210 72 11 30.74 25.5 58 12 258 13 20.0 12.0 3 258 15˚ 12 4 258 M12x1.75 1.74 1.55
41 360320-210XV 320 316 210 360 8 29.35 25.5 58 12 258 13 20.0 12.0 3 258 15˚ 12 4 258 M12x1.75 0.35 0.30
42 60360-250XV 360 358 250 60 13 30.64 26.0 58 12 300 13 20.0 12.0 3 300 15˚ 12 4 300 M12x1.75 1.64 1.46
43 72360-250XV 360 358 250 72 11 30.37 26.0 58 12 300 13 20.0 12.0 3 300 15˚ 12 4 300 M12x1.75 1.37 1.22
44 360360-250XV 360 358 250 360 10 29.39 26.0 58 12 300 13 20.0 12.0 3 300 15˚ 12 4 300 M12x1.75 0.39 0.35
45 48400-280XV 400 398 280 48 13 31.52 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 1.52 1.36
46 60400-280XV 400 398 280 60 15 31.82 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 1.82 1.62
47 72400-280XV 400 398 280 72 13 31.52 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 1.52 1.36
48 360400-280XV 400 398 280 360 13 30.45 26.0 60 12 335 13 20.0 12.0 3 335 15˚ 12 4 335 M12x1.75 0.45 0.39
49 72420-320XV 420 418 320 72 13 31.59 26.0 60 12 360 13 20.0 12.0 3 360 15˚ 12 4 360 M12x1.75 1.59 1.42
50 360420-320XV 420 418 320 360 13 30.45 26.0 60 12 360 13 20.0 12.0 3 360 15˚ 12 4 360 M12x1.75 0.45 0.39
51 72450-340XV 450 448 340 72 15 31.71 26.0 60 12 387 13 20.0 12.0 3 387 15˚ 12 4 387 M12x1.75 1.71 1.53
52 360450-340XV 450 448 340 360 15 30.49 26.0 60 12 387 13 20.0 12.0 3 387 15˚ 12 4 387 M12x1.75 0.49 0.42
53 48520-415XV 520 518 415 48 15 31.97 26.0 60 12 450 13 20.0 12.0 3 450 15˚ 12 4 450 M12x1.75 1.97 1.76
54 72520-415XV 520 518 415 72 15 31.97 26.0 60 12 450 13 20.0 12.0 3 450 15˚ 12 4 450 M12x1.75 1.97 1.76
55 360520-415XV 520 518 415 360 15 30.57 26.0 60 12 450 13 20.0 12.0 3 450 15˚ 12 4 450 M12x1.75 0.57 0.49
56 60600-480XV 600 598 480 60 15 36.95 29.0 70 12 530 17 26.0 16.0 3 530 15˚ 12 4 530 M12x1.75 1.95 1.74
57 72600-480XV 600 598 480 72 19 37.28 29.0 70 12 530 17 26.0 16.0 3 530 15˚ 12 4 530 M12x1.75 2.28 2.04
58 360600-480XV 600 598 480 360 15 35.66 29.0 70 12 530 17 26.0 16.0 3 530 15˚ 14 4 530 M12x1.75 0.66 0.57
59 72700-560XV 700 698 560 72 19 36.70 29.0 70 12 610 17 26.0 16.0 3 610 15˚ 14 4 610 M12x1.75 1.70 1.50
60 360700-560XV 700 698 560 360 19 35.67 29.0 70 12 610 17 26.0 16.0 3 610 15˚ 14 4 610 M12x1.75 0.67 0.58
61 72800-660XV 800 798 660 72 19 39.20 32.0 75 18 710 17 26.0 16.0 3 710 10˚ 14 4 710 M12x1.75 1.70 1.50
62 360800-660XV 800 798 660 360 19 38.26 32.0 75 18 710 17 26.0 16.0 3 710 10˚ 14 4 710 M12x1.75 0.76 0.68
63 72900-740XV 900 898 740 72 21 41.70 34.5 80 18 800 17 26.0 16.0 3 800 10˚ 14 4 800 M12x1.75 1.70 1.50
64 360900-740XV 900 898 740 360 21 40.98 34.5 80 18 800 17 26.0 16.0 3 800 10˚ 14 4 800 M12x1.75 0.98 0.88
65 721000-830XV 1000 998 830 72 22 61.70 54.5 120 18 900 17 26.0 16.0 4 900 10˚ - 4 900 M12x1.75 1.70 1.50
66 3601000-830XV 1000 998 830 360 22 60.95 54.5 120 18 900 17 26.0 16.0 4 900 10˚ - 4 900 M12x1.75 0.95 0.82
67 721100-900XV 1100 1098 900 72 22 66.70 59.5 130 20 980 21 32.0 20.0 4 980 9˚ - 4 980 M16x2.00 1.70 1.50
68 3601100-900XV 1100 1098 900 360 22 66.05 59.5 130 20 980 21 32.0 20.0 4 980 9˚ - 4 980 M16x2.00 1.05 0.91
69 721200-1000XV 1200 1198 1000 72 22 71.70 64.5 140 20 1,080 21 32.0 20.0 4 1,080 9˚ - 4 1,080 M16x2.00 1.70 1.50
70 3601200-1000XV 1200 1198 1000 360 22 71.14 64.5 140 20 1,080 21 32.0 20.0 4 1,080 9˚ - 4 1,080 M16x2.00 1.14 0.98
71 721300-1100XV 1300 1298 1100 72 22 76.70 69.5 150 24 1,170 21 32.0 20.0 4 1,170 7.5˚ - 4 1,170 M16x2.00 1.70 1.50
72 3601300-1100XV 1300 1298 1100 360 22 76.24 69.5 150 24 1,170 21 32.0 20.0 4 1,170 7.5˚ - 4 1,170 M16x2.00 1.24 1.10
  • Dimensions may be changed without notice. If you need our product, we may offer specification drawing.
